Tissu métallique pour imprimantes à jet d’encre

Tissus métalliques dans les imprimantes à jet d’encre – Contrôle précis des liquides et des gaz

Les tissus métalliques remplissent des fonctions essentielles dans les imprimantes à jet d’encre pour le contrôle, le filtrage et la stabilisation des flux de liquides et de gaz. Ils agissent dans un espace très restreint, avec des propriétés de débit précisément définies, une grande résistance chimique et une stabilité mécanique élevée.

Dans les systèmes d’impression haute performance, des appareils de bureau aux machines d’impression numérique industrielles, elles assurent un approvisionnement précis en encre, une compensation de l’air et la protection de la structure sensible des buses.

Demander un conseil dès maintenant

Profil d’application: tissu pour la fluidique dans la tête d’impression

Dans les imprimantes à jet d’encre, les fluides, les chambres à air et les micro-têtes d’impression sont intégrés dans des structures extrêmement complexes. Les toiles métalliques assurent ici:

l’équilibrage de la pression entre le réservoir d’encre, la conduite et la plaque à buses
la purge des systèmes sans fuite de liquide
la filtration des particules afin d’éviter les défaillances des buses
la stabilisation du flux dans les conduites d’encre
des fonctions de protection contre les dommages mécaniques

Grâce à leur grande précision dimensionnelle, à la finesse de leurs pores et à leur géométrie indéformable, les tissus GKD peuvent être intégrés directement dans des systèmes microfluidiques complexes, souvent dans la plage des µl et à des pressions pouvant atteindre plusieurs bars.

Exigences techniques et caractéristiques

Les systèmes d’alimentation en encre et en air des imprimantes imposent des exigences élevées aux matériaux utilisés. Les toiles métalliques doivent être résistantes aux fluides, à pores fins, d’une structure précise et indéformables à long terme.

Paramètres techniques

Paramètres	Domaine typique
Taille des pores	6 µm – 300 µm
Diamètre du fil	12 µm – 460 µm
Matériaux	Acier inoxydable 1.4301, 1.4404; alliages spéciaux
Porosité	20 % – 60 % (en fonction de l’application)
Compatibilité avec les médias	Encre, glycol, eau, solvant
état	Nettoyé, traité thermiquement , inspecté final par caméra dans une salle blanche
Traitement	Découpe au laser, poinçonnage, scellage des bords

Les tissus à pores définis et à tolérance étroite garantissent une performance reproductible de la tête d’impression pendant toute sa durée de vie.

Applications typiques dans le système d’impression

Protection de la tête d’impression
- Protection de la plaque à buses contre les particules et les poches d’air
- Intégration à l’arrière des buses ou comme filtre en amont
- Tissu à pores fins avec débit élevé et faible différence de pression
Purge d’air et compensation de pression
- Montage dans le bouchon du réservoir ou les conduites de retour
- Perméable au gaz, mais étanche aux liquides – en cas de montage vertical ou incliné
- Alternative comme moyen de régulation de pression dans les systèmes fermés
Alimentation en encre et tissu filtrant
- Préfiltre dans les chambres d’encre ou les cartouches
- Fonction de rétention contre les particules de fibres, de poussière ou de pigments
- Au choix, tissu simple ou structure compacte multicouche

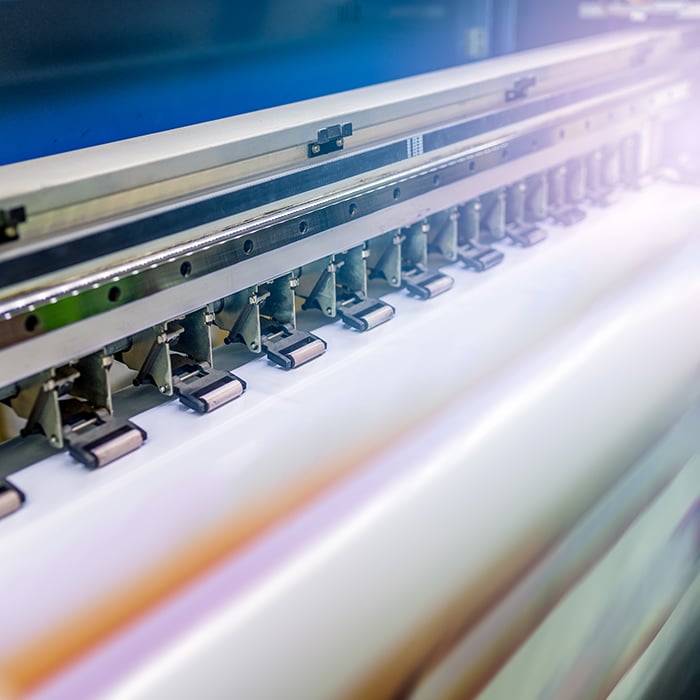

Impression grand format et industrielle
- Tissus mécaniquement stables pour la sécurité lors du transport de grands volumes
- Tissus résistants à la chaleur dans les systèmes à sublimation ou UV
- Intégration dans les systèmes de nettoyage et de rinçage de la station d’impression

Matériaux et variantes

Matériaux	Propriétés	Domaines d’application
Acier inoxydable 1.4301	Bonne résistance aux produits chimiques, en standard	Cartouches, filtres, ventilation
Acier inoxydable 1.4404	Résistance accrue à la corrosion (par exemple pour les encres contenant des composants acides)	Systèmes industriels, unités de rinçage
Alliages spéciaux	pour les fluides hautement agressifs ou la technologie des salles blanches	Applications spéciales, impression alimentaire

Modèles disponibles : tissus simples, paquets de tissus multicouches, tissus stratifiés, pièces découpées avec bords poncés, composants 3D transformés.

Usinage et intégration
GKD fournit des tissus sous forme de:

pièces découpées rondes ou rectangulaires avec des tolérances serrées
cassettes ou cadres de support pour un montage direct
Pièces individuelles usinées au laser pour modules microfluidiques
Composants composites avec support, joint ou élément en plastique

L’intégration est possible par serrage, surmoulage, emmanchement à la presse ou soudage par friction ou au laser, en fonction du concept du boîtier et des exigences du système.

Avantages des tissus métalliques dans l’impression à l’encre:

propriétés d’écoulement précises et reproductibles
haute résistance à la température et aux produits chimiques
pas de dégagement gazeux ni de gonflement dans le milieu
dimensionnellement stable et insensible aux vibrations
lavable / rinçable
combinable avec d’autres fonctions (blindage, protection, refroidissement)

Contactez-nous.
Nous fournissons des tissus filtrants et de commande fabriqués avec précision pour les processus d’impression exigeants – éprouvés en série, configurables de manière flexible, fiables.
